WDSとは、無線アクセスポイント同士を無線で直接接続し、ネットワークを延長・中継する仕組みです。
つまり「親機」-「親機」間でも無線通信が可能になります。
DAP-P3W6 では、WDS機能を用いることで、DAP-P3W6 同士を無線ブリッジとして接続することができます。

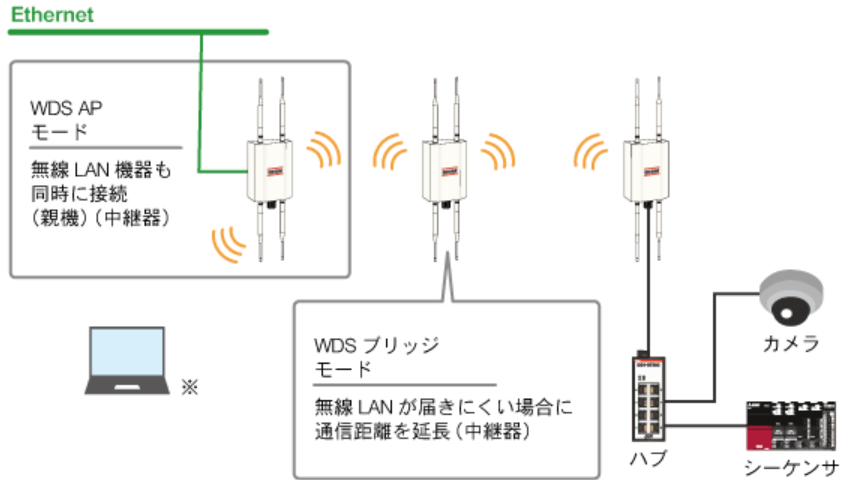

図1 接続イメージ図
DAP-P3W6 におけるWDS設定モードの種類
DAP-P3W6 では、WDS に関して以下の3種類の動作モードが用意されています。
本記事では、WDSブリッジモードの特長および接続方法について説明します。
特長
・WDS 専用の無線ブリッジとして動作するモードです。
・有線 LAN ポート同士を無線で延長するイメージ(DAP-P3W6同士のみの通信になる)。
設定方法
【DAP-P3W6の設定箇所】
・動作モード：WDSブリッジ
・IPアドレス：任意
・チャネル：任意
・MACアドレス：DAP-P3W6の背面にMACアドレスを記載したシールが貼られています。
使用する周波数(2.4GHz or 5GHz)のMACアドレスをご参照ください。
1. IP アドレスの設定
「ネットワーク」→「基本」→「IPv4 設定」の「IP ネットワーク設定」にて、「静的 IP」を選択し、DAP-P3W6 の IP アドレスを任意の値に設定します。
設定後、「保存」および「適用」をクリックして設定を完了してください。
2. 動作モードの設定
ここでは、2.4GHz 帯を使用して「WDSブリッジ」の設定例を示します。
「ネットワーク」→「ワイヤレス」から、「2.4GHz」の「動作モード」を
「アクセスポイント」から「WDS ブリッジ」に変更します。
次に、「チャネル設定」から通信に使用するチャネルを選択します。
※WDS 接続を行う他の機器と同一のチャネルに設定する必要があります。

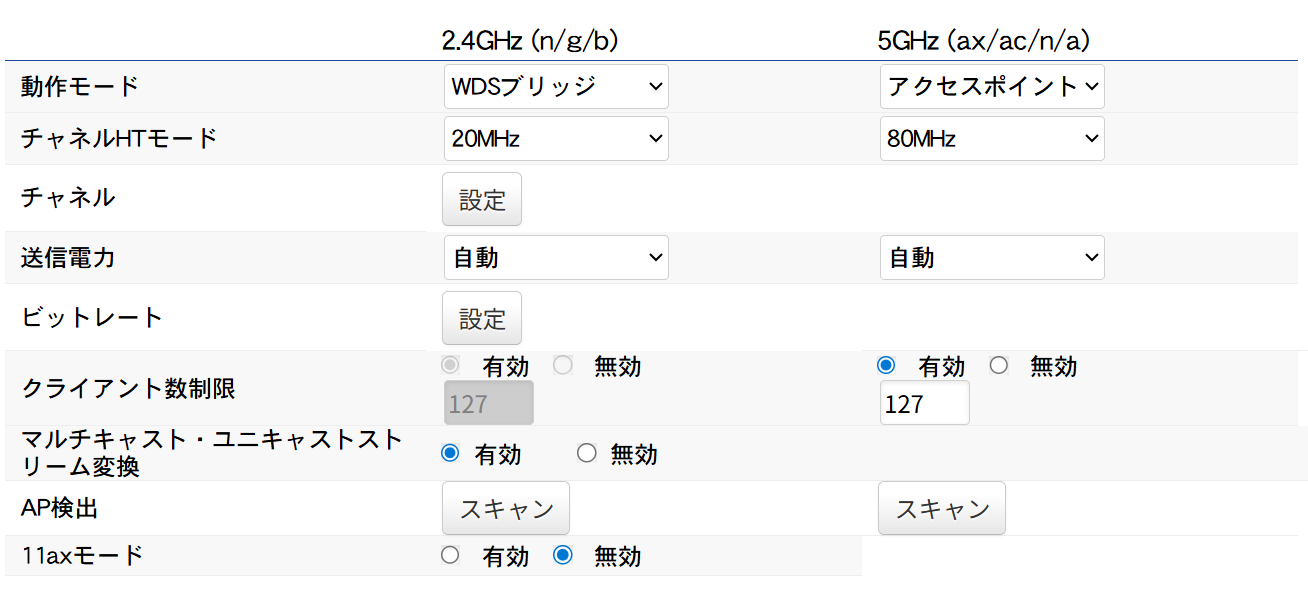

図2 動作モード設定画面
※ワイヤレス設定において「有効」および「5GHz」のチェックボックスを外さない場合、
5GHz のアクセスポイントは稼働したままとなり、アクセスポイントとして動作します。

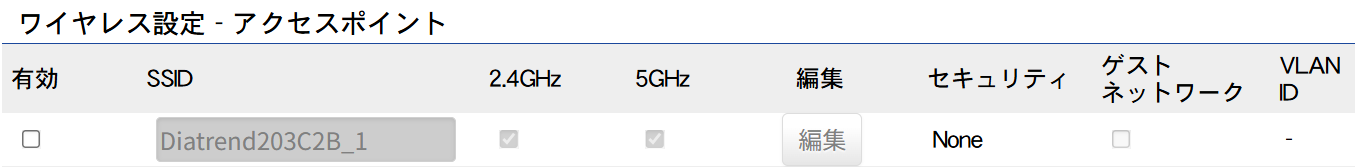

図3 ワイヤレス設定画面
3. MAC アドレスの設定
「WDS リンク設定 - 2.4GHz」にて、「MAC アドレス」の「モード」を「有効」に設定し、接続先の DAP-P3W6 の 2.4GHz 用 MAC アドレスを入力します。
入力後、「保存」および「適用」をクリックして設定を完了してください。
なお、DAP-P3W6 の MACアドレス は本体背面のラベルに記載されています。
（表記例：2.4GHz MAC：1C:82:59:20:XX:XX）
WDSリンクの通信を暗号化したい場合はセキュリティ設定を行ってください。
セキュリティ設定を行う場合はWDS接続を行う各DAP-P3W6のセキュリティ設定を合わせてください。

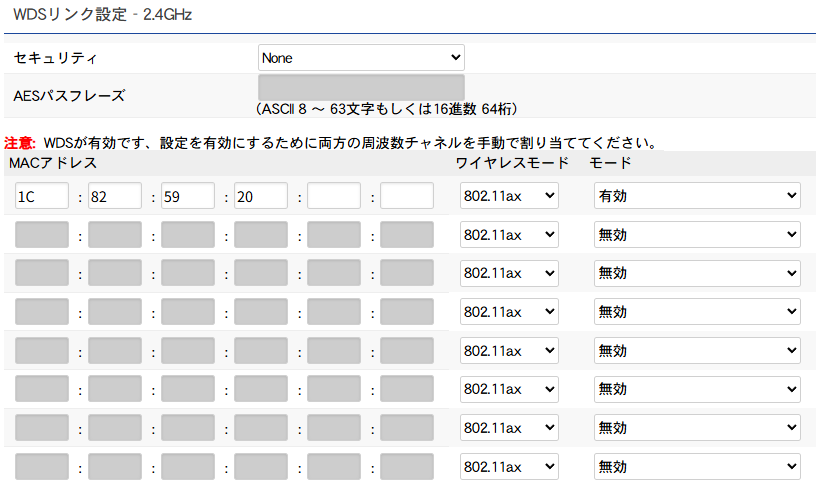

図4 MACアドレス設定画面
※注意点
WDS 接続では、接続したい相手機器の MACアドレスを相互に登録する必要がありますが、入力方法を間違えるとループ構成になり、通信ができなくなる恐れがあります。以下に入力例を示します。
2台（A-B）で接続する場合
機器 A には、機器 B の MACアドレスを登録します。
機器 B には、機器 A の MACアドレスを登録します。
3台（A-B-C）で接続する場合
機器 A には、機器 B の MAC アドレスを登録します。
機器 B には、機器 A および機器 C の MAC アドレスを登録します。
機器 C には、機器 B の MAC アドレスを登録します。
このように、直接通信する機器同士の MAC アドレスを登録することで、WDS 接続が成立します。
接続確認方法
「概要」-「接続」で接続された機器のステータスを確認できます。
リンクステータスがUPになっていれば相手のDAP-P3W6と接続されています。
リンクステータス：接続の状態を表示します。接続が確立されている場合UP、されていない場合DOWN と表示します。
RSSI（dBm）：接続先から受信する信号強度を表示します。

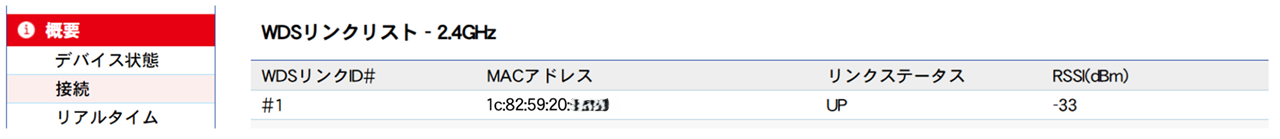

図5 接続リスト画面
